Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by KamilPL »

Seat Ibiza 6j1 Style 2013.
The update concerns the Rain / Twilight sensor add-on, fotochrom mirror, light switch (OEM SEAT 6J1941531AF 17pin) BCM 7H0937090.

After changing the BCM, the electric windows do not work, there is no lighting in the meter, the AUTO switch works, the wires are incorrectly connected because the parking lights turn on, the LED does not go out, the LED connected to the light switch, not the BCM.

How to make the windows work normally, I do not know what coding to adopt to make the windows work better :(
which cable to transfer from which cube so that all components work together without errors, CYCLO I count on your help :)
Top
KamilPL
Bronze Member
Posts: 125
Joined: Tue Aug 03, 2021 4:26 pm
Drives: Seat Ibiza 6j1
Location: Poland

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by KamilPL »

my ibiza 6j1 has lights from the ibiza 6P H7x2 + led, but the cables in the switch are wrong, the AUTO switch turns on the parking lights instead of dipped beam.

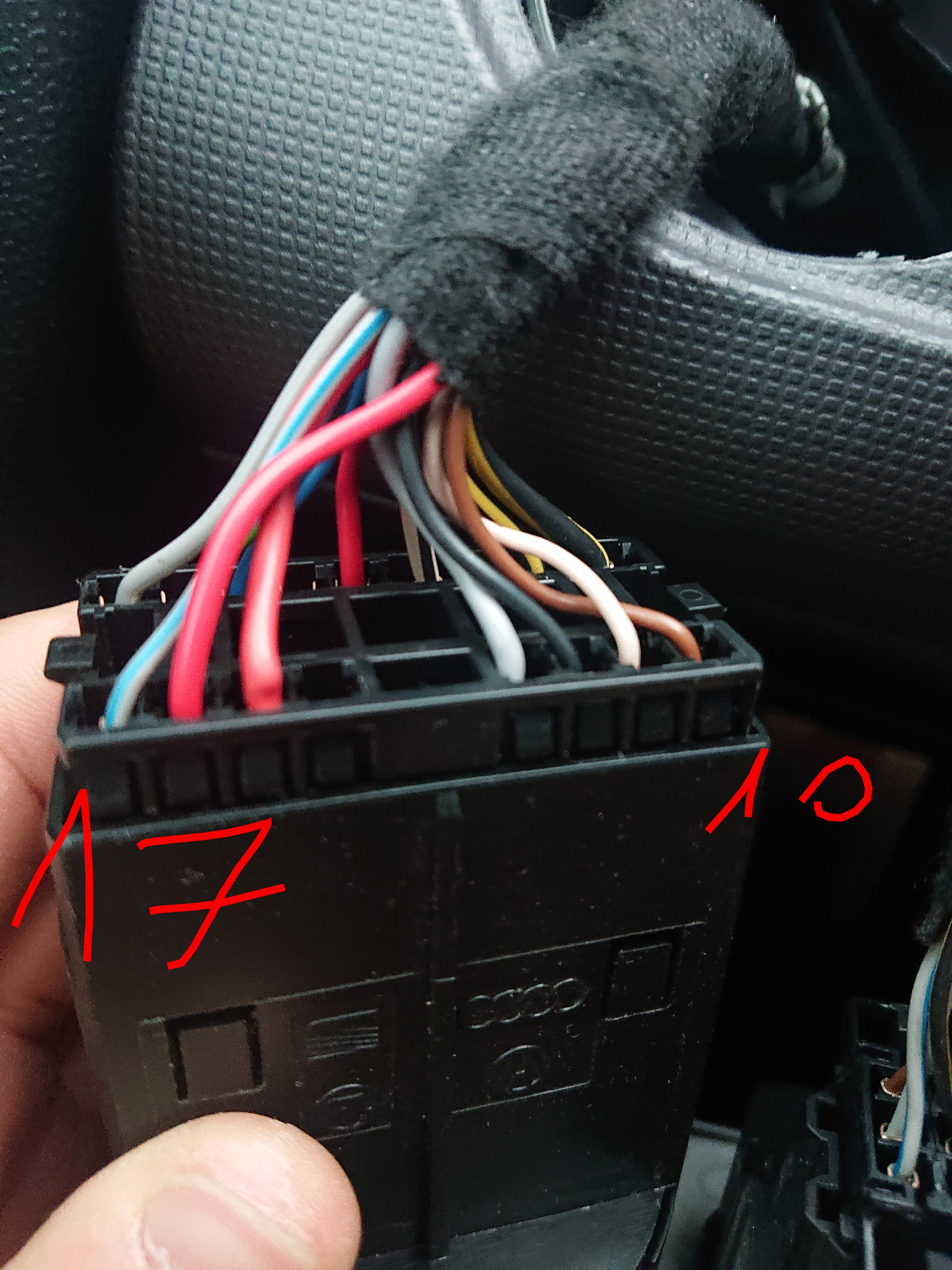

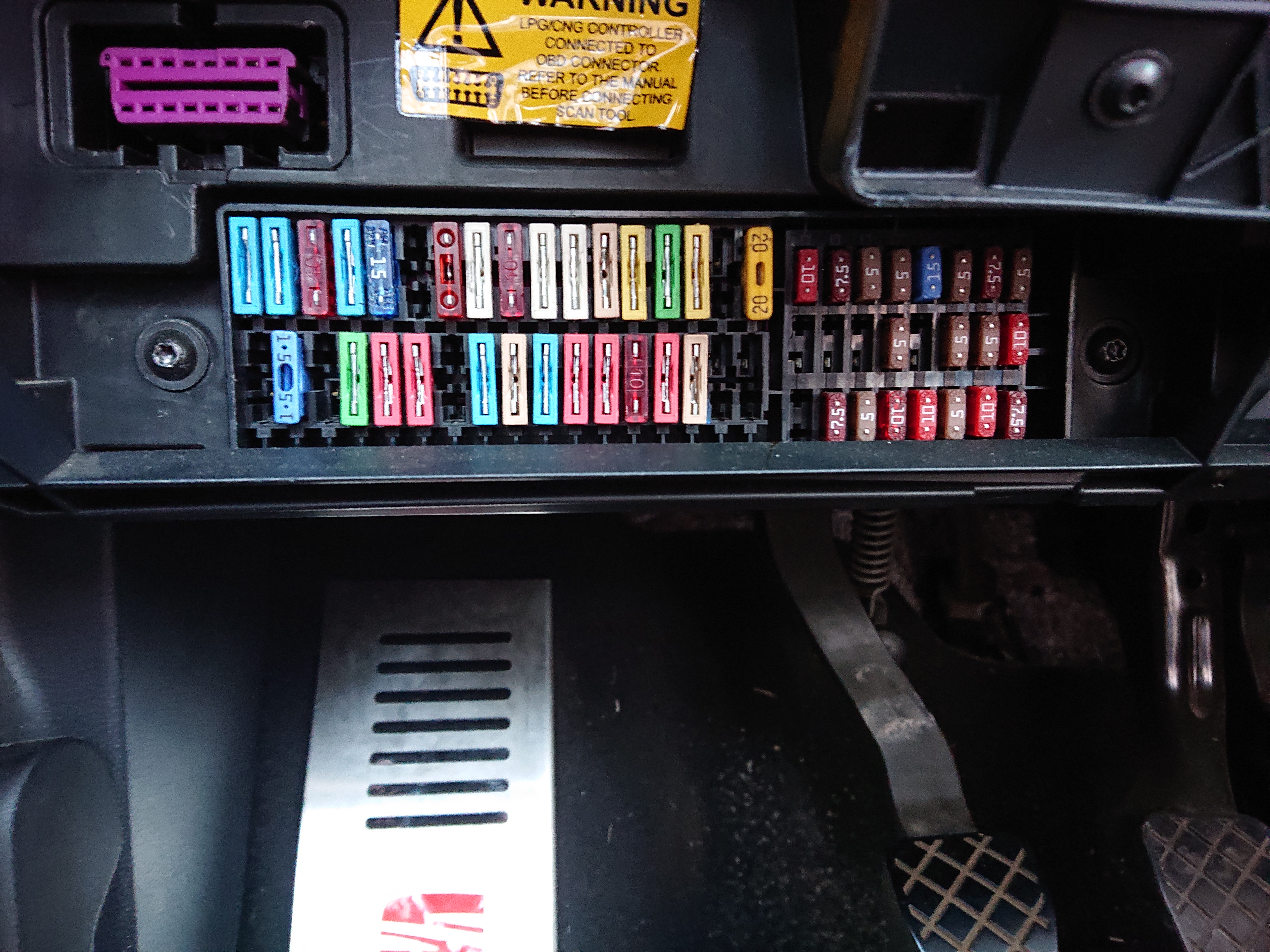

I am adding a photo of the fuses and the OEM light switch
Attachments
Ibiza 6J.6P.jpg
Ibiza 6J.6P.jpg (63.67 KiB) Viewed 26035 times
Top
User avatar
ciclo
Bling Bling Diamond Member
Posts: 8833
Joined: Sun Feb 24, 2013 10:20 am
Drives: 6R'13/G7.5'19
Location: Earth ♥, Spain.
Contact:
Contact ciclo

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by ciclo »

Hi

1- "first coding without physical modifications".

Follow precisely everything indicated in the following link to replace the BCM.
BCM replacement :arrow: http://wiki.ross-tech.com/wiki/index.ph ... eplacement

You will get faults, it is logical, your Ibiza does not have the correct wiring, but everything (factory behavior) should work reasonably well... :)
Top
KamilPL
Bronze Member
Posts: 125
Joined: Tue Aug 03, 2021 4:26 pm
Drives: Seat Ibiza 6j1
Location: Poland

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by KamilPL »

Yes, I know cyclo that there will be errors, but I do not know what to change so that these errors are not there, and I have nowhere found how to solve the problem with non-working electric windows: /
Top
User avatar
ciclo
Bling Bling Diamond Member
Posts: 8833
Joined: Sun Feb 24, 2013 10:20 am
Drives: 6R'13/G7.5'19
Location: Earth ♥, Spain.
Contact:
Contact ciclo

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by ciclo »

Very easy, as indicated in the link to ross-tech, copy and paste the old BCM coding in the new BCM Max. (and/or also disable Factory Mode on BCM Max adaptation channels, - channel 99 = 0 -)

I assume you have no experience with diagnostic tools. :?:
Btw, what experience do you have with terminal crimping on automotive cables?

---
I admire the courage of people who, as little knowledge, make this type of modifications/retrofits.👍 :lol:
Top
KamilPL
Bronze Member
Posts: 125
Joined: Tue Aug 03, 2021 4:26 pm
Drives: Seat Ibiza 6j1
Location: Poland

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by KamilPL »

7H0937090

The key is not coded, the factory mode is disabled
Top
User avatar
ciclo
Bling Bling Diamond Member
Posts: 8833
Joined: Sun Feb 24, 2013 10:20 am
Drives: 6R'13/G7.5'19
Location: Earth ♥, Spain.
Contact:
Contact ciclo

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by ciclo »

Therefore, transfer the coding from the old BCM to the new one.

For example:
https://drive.google.com/file/d/0B2nv91 ... N3bT1BRvUA
You should only read from page 16 (20), this manual is not for your Ibiza.
Top
KamilPL
Bronze Member
Posts: 125
Joined: Tue Aug 03, 2021 4:26 pm
Drives: Seat Ibiza 6j1
Location: Poland

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by KamilPL »

Changing the 6R0937087K encoding to 7H0937090 does not solve the problem still windows do not work :(
Top
KamilPL
Bronze Member
Posts: 125
Joined: Tue Aug 03, 2021 4:26 pm
Drives: Seat Ibiza 6j1
Location: Poland

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by KamilPL »

I do not have any experience with vcds, the electrician will put the pins on the cables and connect everything just need a schedule from where to what cable.
Top
User avatar
ciclo
Bling Bling Diamond Member
Posts: 8833
Joined: Sun Feb 24, 2013 10:20 am
Drives: 6R'13/G7.5'19
Location: Earth ♥, Spain.
Contact:
Contact ciclo

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by ciclo »

Okay, now that you have more than 10 forum posts, and in order to help me help you, please re-post the Autoscans in text form, thanks.
Top
KamilPL
Bronze Member
Posts: 125
Joined: Tue Aug 03, 2021 4:26 pm
Drives: Seat Ibiza 6j1
Location: Poland

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by KamilPL »

I am at work until 10 p.m. I will come back home and I will throw in an autoscan in English.

Standard time zone: UTC / GMT +1 hour
Top
User avatar
ciclo
Bling Bling Diamond Member
Posts: 8833
Joined: Sun Feb 24, 2013 10:20 am
Drives: 6R'13/G7.5'19
Location: Earth ♥, Spain.
Contact:
Contact ciclo

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by ciclo »

Don't worry, I am a very busy person who regularly keep in contact with many people around the world in all time zones.

The excellence of a forum is that one participates when possible. I usually say "as soon as possible" (it is my favorite sentence in English) ... that is, someone could post something within a year because it is the better time for him or her. :lol:
Top
KamilPL
Bronze Member
Posts: 125
Joined: Tue Aug 03, 2021 4:26 pm
Drives: Seat Ibiza 6j1
Location: Poland

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by KamilPL »

Cyclo sorry, I have only Polish version

Original BCM Ibiza 6j1 (6R0937087K)

Code: Select all

Typ podwozia: 6J-SE25 (6N0)
Skanowanie: 01 03 04 08 09 15 17 19 25 2E 44 4B 56 77

VIN: VSSZZZ6JZDR026882   Przebieg: 163000km

01-Silnik -- Stan: OK 0000
03-ABS/hamulce -- Stan: OK 0000
04-Kąt skrętu kierow. -- Stan: OK 0000
08-Klimatyzacja -- Stan: OK 0000
09-Centr.zesp.elektr. -- Stan: OK 0000
15-Airbag -- Stan: OK 0000
17-Zest.wskaźników -- Stan: OK 0000
19-CAN Gateway -- Stan: OK 0000
25-Immobiliser -- Stan: OK 0000
2E-Media Player 3 -- Stan: OK 0000
44-Wsp.kierownicy -- Stan: OK 0000
4B-Moduł wielofunkc. -- Stan: OK 0000
56-Radio -- Stan: OK 0000
77-Telefon -- Stan: OK 0000

-------------------------------------------------------------------------------
Adres 01: Silnik        Plik etykiet: 03C-906-024-BXW.lbl
   Oznaczenie elementu SW: 03C 906 024 CD    HW: 03C 906 024 CD
   Komponent:       CGGB  MM4HV G 8548
   Weryfikacja: --H09---    Numer seryjny:
   Kodowanie: 0000071
   Kod serwisu: WSC 00200 935 12345
   VCID: 62CB1F8FBE4FB89BB5-5178

Nie znaleziono błędów.
Kody gotowości: 0000 0000

-------------------------------------------------------------------------------
Adres 03: ABS/hamulce (J104)       Plik etykiet:. 6R0-907-37x-ESP82.clb
   Oznaczenie elementu SW: 6R0 907 379 BC    HW: 6R0 907 379 AF
   Komponent: ESP8.2i front H05 0002
   Weryfikacja: --------
   Kodowanie: 110224DB216F00B8882D24EA84D300401100
   Kod serwisu: WSC 00200 935 12345
   VCID: 000F350797030A8BC3-8054

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 08: Klimatyzacja (J255)       Plik etykiet: 6R0-907-044.clb
   Oznaczenie elementu SW: 6J0 820 043 D    HW: 6J0 820 043 D
   Komponent: Climatronic   H08 0707
   Weryfikacja: S0000000
   VCID: 254144932CE10FA390-8070

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 09: Centr.zesp.elektr. (J519)       Plik etykiet:. AKP\6R0-937-08x-09.clb
   Oznaczenie elementu SW: 6R0 937 087 K    HW: 6R0 937 087
   Komponent: BCM PQ25 H+4  H46 0254
   Weryfikacja: BF046001    Numer seryjny: 0434 075120688
   Kodowanie: 7C8829F88861010001200EF06EAB0EC8F0C042FF60842040200000000000
   Kod serwisu: WSC 00200 935 12345
   VCID: 4581E413CCA1EFA3B0-8010

   Podsystem 1 - Oznaczenie elementu: 1K0 955 559 AH  Plik etykiet: 1K0-955-559-AG.CLB
   Komponent: RLS 120315 05  54  0403
   Kodowanie: 0730AD

   Podsystem 2 - Oznaczenie elementu SW: 6R0 959 801 AK    HW: 6R0 959 801 AK  Plik etykiet: 6R0-959-801.CLB
   Komponent: J386__TSG_FT  007 5110
   Numer seryjny: --------------------
   Kodowanie: 020000

   Podsystem 3 - Oznaczenie elementu SW: 6R0 959 802 AR    HW: 6R0 959 802 AR  Plik etykiet: 6R0-959-802.CLB
   Komponent: J387__TSG_BT  007 5110
   Numer seryjny: --------------------
   Kodowanie: 020000

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 15: Airbag (J234)       Plik etykiet:| 5K0-959-655.clb
   Oznaczenie elementu SW: 6R0 959 655 K    HW: 6R0 959 655 K
   Komponent: VW10AirbagA01 H10 0020
   Weryfikacja: --------    Numer seryjny: 003GX016A6B0
   Kodowanie: 003031
   Kod serwisu: WSC 06401 785 00200
   Zbiór danych ASAM: EV_AirbaVW10BPAVW250 A01001
   ROD: EV_AirbaVW10BPAVW250.rod
   VCID: 4A9BD72FEDBF00DB5D-801E

   Czujnik zderzenia bocznej poduszki bezpieczeństwa kierowcy:
   Numer seryjny: 3495RRB406316Q1G31E

   Czujnik zderzenia bocznej poduszki bezpieczeństwa po stronie przedniego pasażera:
   Numer seryjny: 3505RRB405117HSIJ13A

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 17: Zest.wskaźników (J285)       Plik etykiet:| 5K0-920-xxx-17.clb-SRI1
   Oznaczenie elementu SW: 6J0 920 804 K    HW: 6J0 920 804 K
   Komponent: KOMBI         H03 0507
   Numer seryjny: 00000000000000
   Kodowanie: 110A00
   Kod serwisu: WSC 12345 123 01234
   Zbiór danych ASAM: EV_Kombi_UDS_VDD_RM09 A04114
   ROD: EV_Kombi_UDS_VDD_RM09_SK46.rod
   VCID: 326BAFCF652F681B05-8066

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 19: CAN Gateway (J533)       Plik etykiet:. 6N0-909-901-6R.clb
   Oznaczenie elementu SW: 6N0 909 901     HW: 6R0 937 087
   Komponent: GW-K-CAN TP20 H46 0254
   Weryfikacja: BF046001
   Kodowanie: 422000
   Kod serwisu: WSC 00200 935 12345
   VCID: 70EF65C7A3A31A0B33-8024

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 25: Immobiliser (J334)       Plik etykiet:| 5K0-920-xxx-25.clb
   Oznaczenie elementu SW: 5K0 953 234     HW: 5K0 953 234
   Komponent: IMMO          H03 0507
   Numer seryjny:
   Kodowanie: 000000
   Kod serwisu: WSC 00000 000 00000
   Zbiór danych ASAM: EV_Immo_UDS_VDD_RM09 A03009
   ROD: EV_Immo_UDS_VDD_RM09_VW21.rod
   VCID: 6ADB77AF8D7FE0DB7D-803E

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 2E: Media Player 3 (J650)       Plik etykiet:. 5N0-035-342.lbl
   Oznaczenie elementu SW: 6J0 035 342 E    HW: 6J0 035 342 E
   Komponent: SG EXT.PLAYER H13 0240
   Weryfikacja: A1001003    Numer seryjny: 7662260740
   Kodowanie: 020000
   Kod serwisu: WSC 64564 324 38760
   VCID: 2643439F51E704BB99-8072

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 44: Wsp.kierownicy        Plik etykiet: 6Q0-423-156.clb
   Oznaczenie elementu: 6R0 423 156 B
   Komponent: LenkhilfeTRW        V277
   Kodowanie: 11211
   Kod serwisu: WSC 06402
   VCID: 2F6DA6BBEA1D45F36A-807A

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 4B: Moduł wielofunkc.        Plik etykiet: 6J0-959-441.clb
   Oznaczenie elementu: 6J0 959 441 A
   Komponent: MF-Modul       0007 0001
   Kodowanie: 0000002
   Kod serwisu: WSC 77005 000 00000
   VCID: 3169A0C3A82953037C-8064

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 56: Radio (J503)       Plik etykiet:. 6J0-035-153.clb
   Oznaczenie elementu SW: 6J1 035 153 G    HW: 6J1 035 153 G
   Komponent: Radio         H15 0204
   Weryfikacja: R0000000    Numer seryjny: SEZAZ2M4042195
   Kodowanie: 0001040002
   Kod serwisu: WSC 04941 000 00000
   VCID: 295948A340F92BC3B4-807C

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 77: Telefon (J412)       Plik etykiet:| 7P6-035-730.clb
   Oznaczenie elementu SW: 7P6 035 730 F    HW: 7P6 035 730 F
   Komponent: TELEFON       H09 2730
   Weryfikacja: 1B001001    Numer seryjny: 00007662181617
   Kodowanie: 0E00000001010110
   Kod serwisu: WSC 06402 785 00200
   Zbiór danych ASAM: EV_UHVNA A01015
   ROD: EV_UHVNA_A01_VW25.rod
   VCID: 356194D394417F2320-8060

Znaleziono 1 błąd:
0022 - Radio
          U1066 00 [000] - Brak komunikacj
          [Nowa funkcja - rozszerzone informacje o kodach błędów (protokół UDS) - jest dostępna wyłącznie przy użyciu najnowszych interfejsów,
          Sporadyczny - Niepotwierdzony - Testowany od skasowania kodów błędów.
Top
KamilPL
Bronze Member
Posts: 125
Joined: Tue Aug 03, 2021 4:26 pm
Drives: Seat Ibiza 6j1
Location: Poland

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by KamilPL »

BCM MAX (7H0937090)

Coding changed, key programmed and working, unfortunately the windows do not work
Leaving Home works, Coming Home does not work
Now he needs to solve the problem with the glass and how to route the cables

Code: Select all

Typ podwozia: 6J-SE25 (6N0)
Skanowanie: 01 03 04 08 09 15 17 19 25 2E 44 4B 56 77

VIN: VSSZZZ6JZDR026882   Przebieg: 163020km

01-Silnik -- Stan: OK 0000
03-ABS/hamulce -- Stan: OK 0000
04-Kąt skrętu kierow. -- Stan: OK 0000
08-Klimatyzacja -- Stan: Usterka 0010
09-Centr.zesp.elektr. -- Stan: Usterka 0010
15-Airbag -- Stan: OK 0000
17-Zest.wskaźników -- Stan: OK 0000
19-CAN Gateway -- Stan: Usterka 0010
25-Immobiliser -- Stan: OK 0000
2E-Media Player 3 -- Stan: OK 0000
44-Wsp.kierownicy -- Stan: OK 0000
4B-Moduł wielofunkc. -- Stan: OK 0000
56-Radio -- Stan: Usterka 0010
77-Telefon -- Stan: Usterka 0010

-------------------------------------------------------------------------------
Adres 01: Silnik        Plik etykiet: 03C-906-024-BXW.lbl
   Oznaczenie elementu SW: 03C 906 024 CD    HW: 03C 906 024 CD
   Komponent:       CGGB  MM4HV G 8548
   Weryfikacja: --H09---    Numer seryjny:
   Kodowanie: 0000071
   Kod serwisu: WSC 00200 935 12345
   VCID: 62CB1F8FBE4FB89BB5-5178

Nie znaleziono błędów.
Kody gotowości: 0000 0000

-------------------------------------------------------------------------------
Adres 03: ABS/hamulce (J104)       Plik etykiet:. 6R0-907-37x-ESP82.clb
   Oznaczenie elementu SW: 6R0 907 379 BC    HW: 6R0 907 379 AF
   Komponent: ESP8.2i front H05 0002
   Weryfikacja: --------
   Kodowanie: 110224DB216F00B8882D24EA84D300401100
   Kod serwisu: WSC 00200 935 12345
   VCID: 000F350797030A8BC3-8054

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 08: Klimatyzacja (J255)       Plik etykiet: 6R0-907-044.clb
   Oznaczenie elementu SW: 6J0 820 043 D    HW: 6J0 820 043 D
   Komponent: Climatronic   H08 0707
   Weryfikacja: S0000000
   VCID: 254144932CE10FA390-8070

Znaleziono 1 błąd:
01317 - Sterownik w zestawie wskaźników (J285)
            004 - Brak sygnału / brak komunikacji
             Ramka zamrożona:
                    Stan błędu: 01100100
                    Priorytet błędu: 6
                    Częstość błędu: 1
                    Wew.licznik błędów: 167
                    Wskaźnik czasu: 0


-------------------------------------------------------------------------------
Adres 09: Centr.zesp.elektr. (J519)       Plik etykiet:. 7H0-937-08x-09.clb
   Oznaczenie elementu SW: 7H0 937 090     HW: 7H0 937 090
   Komponent: BCM PQ25 Max4 H72 0708
   Weryfikacja: B9072001    Numer seryjny: 0531 063131236
   Kodowanie: 7C8829E8C861010001200EF07EA80EC8F0C042FF60842040200000000000
   Kod serwisu: WSC 00200 935 12345
   VCID: 6BD572AB8A85F9D306-803E

   Podsystem 1 - Oznaczenie elementu: 1K0 955 559 AH  Plik etykiet: 1K0-955-559-AG.CLB
   Komponent: RLS 120315 05  54  0403
   Kodowanie: 07302D

   Podsystem 2 - Oznaczenie elementu SW: 6R0 959 801 AK    HW: 6R0 959 801 AK  Plik etykiet: 6R0-959-801.CLB
   Komponent: J386__TSG_FT  007 5110
   Numer seryjny: --------------------
   Kodowanie: 020000

   Podsystem 3 - Oznaczenie elementu SW: 6R0 959 802 AR    HW: 6R0 959 802 AR  Plik etykiet: 6R0-959-802.CLB
   Komponent: J387__TSG_BT  007 5110
   Numer seryjny: --------------------
   Kodowanie: 020000

2 - ilość znalezionych błędów. Oto one:
01516 - Zacisk 30 po lewej stronie
            011 - Przerwa w obwodzie
             Ramka zamrożona:
                    Stan błędu: 01101011
                    Priorytet błędu: 3
                    Częstość błędu: 1
                    Wew.licznik błędów: 167
                    Wskaźnik czasu: 0

00927 - Zacisk 30 po prawej stronie
            011 - Przerwa w obwodzie
             Ramka zamrożona:
                    Stan błędu: 01101011
                    Priorytet błędu: 3
                    Częstość błędu: 1
                    Wew.licznik błędów: 167
                    Wskaźnik czasu: 0


-------------------------------------------------------------------------------
Adres 15: Airbag (J234)       Plik etykiet:| 5K0-959-655.clb
   Oznaczenie elementu SW: 6R0 959 655 K    HW: 6R0 959 655 K
   Komponent: VW10AirbagA01 H10 0020
   Weryfikacja: --------    Numer seryjny: 003GX016A6B0
   Kodowanie: 003031
   Kod serwisu: WSC 06401 785 00200
   Zbiór danych ASAM: EV_AirbaVW10BPAVW250 A01001
   ROD: EV_AirbaVW10BPAVW250.rod
   VCID: 4A9BD72FEDBF00DB5D-801E

   Czujnik zderzenia bocznej poduszki bezpieczeństwa kierowcy:
   Numer seryjny: 3495RRB406316Q1G31E

   Czujnik zderzenia bocznej poduszki bezpieczeństwa po stronie przedniego pasażera:
   Numer seryjny: 3505RRB405117HSIJ13A

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 17: Zest.wskaźników (J285)       Plik etykiet:| 5K0-920-xxx-17.clb-SRI1
   Oznaczenie elementu SW: 6J0 920 804 K    HW: 6J0 920 804 K
   Komponent: KOMBI         H03 0507
   Numer seryjny: 00000000000000
   Kodowanie: 110A00
   Kod serwisu: WSC 12345 123 01234
   Zbiór danych ASAM: EV_Kombi_UDS_VDD_RM09 A04114
   ROD: EV_Kombi_UDS_VDD_RM09_SK46.rod
   VCID: 326BAFCF652F681B05-8066

Znaleziono 1 błąd:
12664832 - Ograniczenie działania z powodu braku informacji
          U1111 00 [009] - -
          [Nowa funkcja - rozszerzone informacje o kodach błędów (protokół UDS) - jest dostępna wyłącznie przy użyciu najnowszych interfejsów, oferowanych na VCDS
          Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 6
                    Częstość błędu: 1
                    Wew.licznik błędów: 167
                    Przebieg: 0 km
                    Data: 2000.00.00
                    Czas: 00:00:00


-------------------------------------------------------------------------------
Adres 19: CAN Gateway (J533)       Plik etykiet:. 6N0-909-901-6R.clb
   Oznaczenie elementu SW: 6N0 909 901     HW: 7H0 937 090
   Komponent: GW-K-CAN TP20 H72 0708
   Weryfikacja: B9072001
   Kodowanie: 422000
   Kod serwisu: WSC 00200 935 12345
   VCID: 70EF65C7A3A31A0B33-8024

Znaleziono 1 błąd:
00381 - Magistrala danych zestawu wskaźników
            004 - Brak sygnału / brak komunikacji
             Ramka zamrożona:
                    Stan błędu: 01100100
                    Priorytet błędu: 1
                    Częstość błędu: 1
                    Wew.licznik błędów: 167
                    Wskaźnik czasu: 0


-------------------------------------------------------------------------------
Adres 25: Immobiliser (J334)       Plik etykiet:| 5K0-920-xxx-25.clb
   Oznaczenie elementu SW: 5K0 953 234     HW: 5K0 953 234
   Komponent: IMMO          H03 0507
   Numer seryjny:
   Kodowanie: 000000
   Kod serwisu: WSC 00000 000 00000
   Zbiór danych ASAM: EV_Immo_UDS_VDD_RM09 A03009
   ROD: EV_Immo_UDS_VDD_RM09_VW21.rod
   VCID: 6ADB77AF8D7FE0DB7D-803E

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 2E: Media Player 3 (J650)       Plik etykiet:. 5N0-035-342.lbl
   Oznaczenie elementu SW: 6J0 035 342 E    HW: 6J0 035 342 E
   Komponent: SG EXT.PLAYER H13 0240
   Weryfikacja: A1001003    Numer seryjny: 7662260740
   Kodowanie: 020000
   Kod serwisu: WSC 64564 324 38760
   VCID: 2643439F51E704BB99-8072

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 44: Wsp.kierownicy        Plik etykiet: 6Q0-423-156.clb
   Oznaczenie elementu: 6R0 423 156 B
   Komponent: LenkhilfeTRW        V277
   Kodowanie: 11211
   Kod serwisu: WSC 06402
   VCID: 2F6DA6BBEA1D45F36A-807A

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 4B: Moduł wielofunkc.        Plik etykiet: 6J0-959-441.clb
   Oznaczenie elementu: 6J0 959 441 A
   Komponent: MF-Modul       0007 0001
   Kodowanie: 0000002
   Kod serwisu: WSC 77005 000 00000
   VCID: 3169A0C3A82953037C-8064

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 56: Radio (J503)       Plik etykiet:. 6J0-035-153.clb
   Oznaczenie elementu SW: 6J1 035 153 G    HW: 6J1 035 153 G
   Komponent: Radio         H15 0204
   Weryfikacja: R0000000    Numer seryjny: SEZAZ2M4042195
   Kodowanie: 0001040002
   Kod serwisu: WSC 04941 000 00000
   VCID: 295948A340F92BC3B4-807C

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 77: Telefon (J412)       Plik etykiet:| 7P6-035-730.clb
   Oznaczenie elementu SW: 7P6 035 730 F    HW: 7P6 035 730 F
   Komponent: TELEFON       H09 2730
   Weryfikacja: 1B001001    Numer seryjny: 00007662181617
   Kodowanie: 0E00000001010110
   Kod serwisu: WSC 06402 785 00200
   Zbiór danych ASAM: EV_UHVNA A01015
   ROD: EV_UHVNA_A01_VW25.rod
   VCID: 356194D394417F2320-8060

Znaleziono 1 błąd:
12670208 - Brak komunikacji z zestawem wskaźników
          U0155 00 [009] - -
          [Nowa funkcja - rozszerzone informacje o kodach błędów (protokół UDS) - jest dostępna wyłącznie przy użyciu najnowszych interfejsów, oferowanych na VCDS
          Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 6
                    Częstość błędu: 1
                    Wew.licznik błędów: 136
Top
User avatar
ciclo
Bling Bling Diamond Member
Posts: 8833
Joined: Sun Feb 24, 2013 10:20 am
Drives: 6R'13/G7.5'19
Location: Earth ♥, Spain.
Contact:
Contact ciclo

Re: Ibiza 6j1 2012 Upgrade BCM 6R0937087K--->7H0937090 Cyclo HELP :)

Post by ciclo »

BCM Max 7H0

New BCM coding: Copy and paste.
7C8829F8C861010001200EF07EA80EC8F0C042FF60842040200000000000

Check if the windows work with this coding. :?:

---
By the way, at the moment the Leaving Home or the Automatic lights are impossible to work on your Ibiza, maybe you meant that the Coming Home works.
Top
Post Reply

Return to “Seat Ibiza”
