IBIZA 6J 1.6TDI 2010 Problèmes de modernisation du régulateur de vitesse

[MIKAR]

Hello everyone,

I am new to this forum.

first of all, I'm sorry for my English, I use a translator to write to you.

I need your help to install my cruise control on a 2010 seat ibiza 6j 1.6TDI.

I came across this forum which has inspired me a lot :viewtopic.php?t=66992
thanks to you

I have started to install the cruise control, however I am having problems activating it.

the elements on the car:
- I changed the BCM (6R0937087D)
- I bought the Cruise Control (7H0953503 GJ)
- I bought this wiring kit on ebay: Cruise control/gra patch cable for seat ibiza 6j.
(https://www.ebay.com/itm/362388901651)

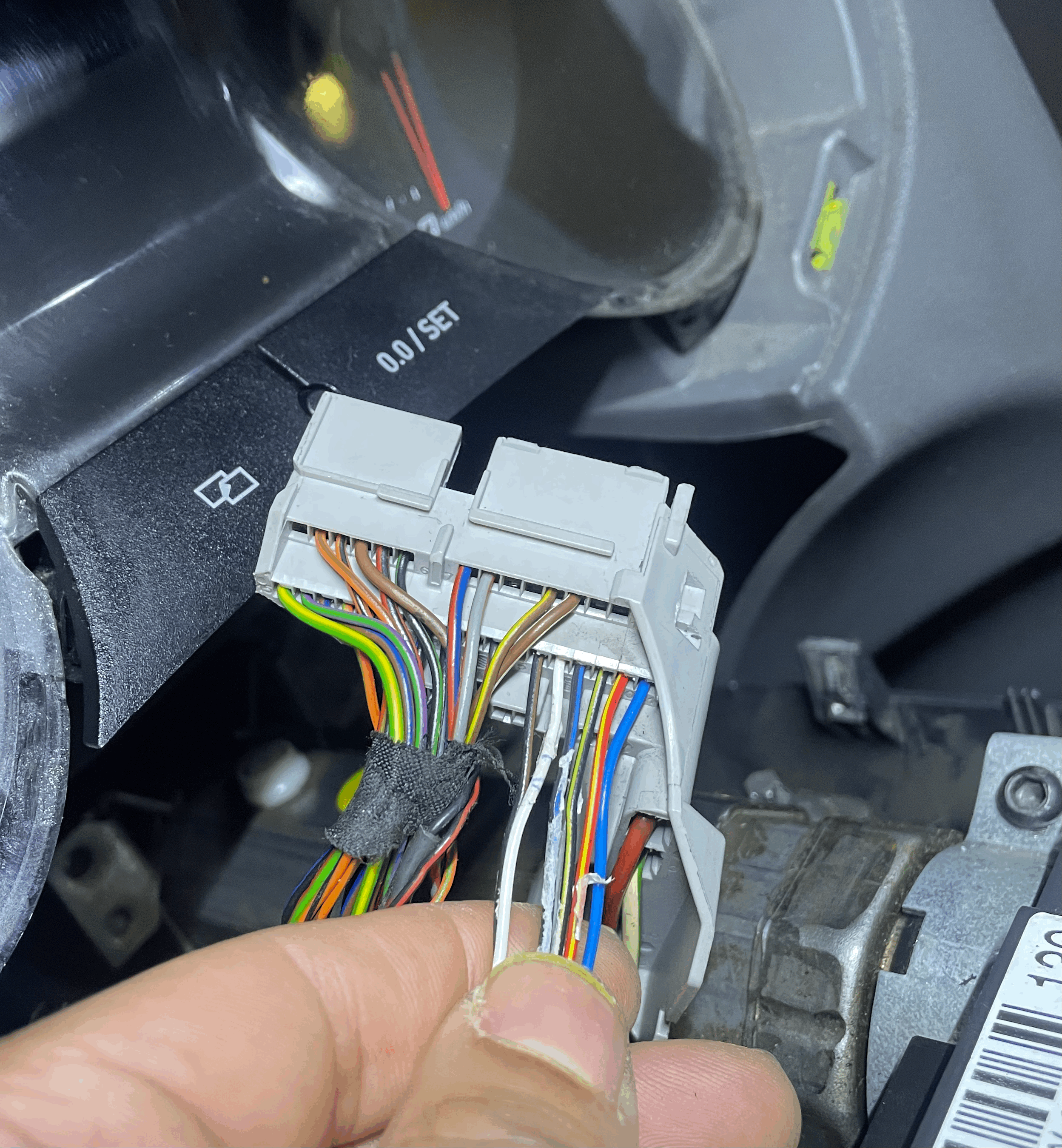

For the installation of the wiring harness, everything is good, I checked several times

- (T41) 31 => (T73 B) 46
- (T41) 30 => (T73 B) 44
- (T41) 27 => (T73 B) 47
- (T41) 29 => (T73 B) 45 => (T94) 64
- (T41) 26 => (T73 B) 45 => (T94) 64
- (T41) 28 <= FUSE BOX

I have done the coding of the BCM and the engine ECU with Odis.

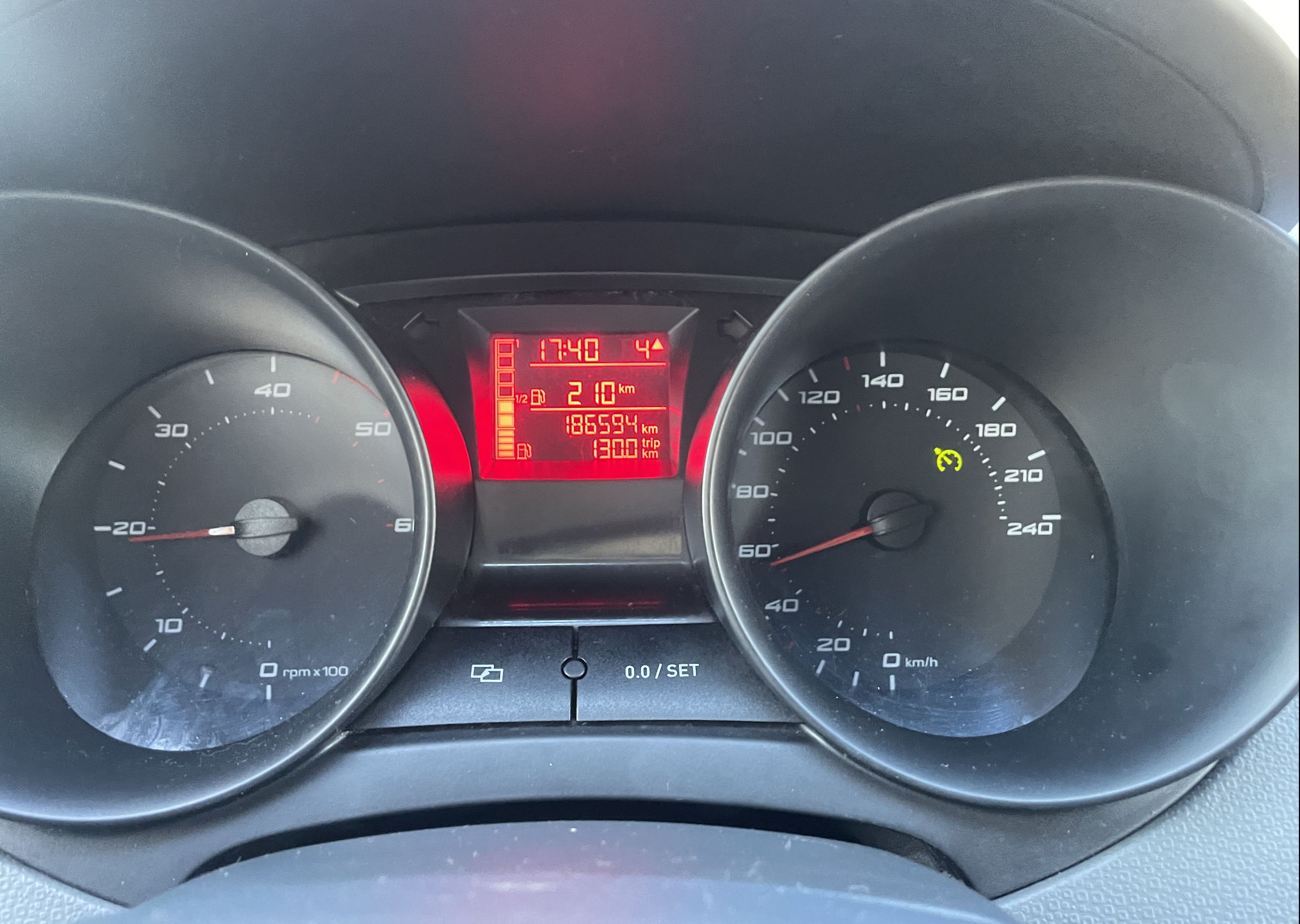

In the block of measured values of the 09 (see picture)
- when I activate the cruise control, the values do not change

I tested the cruise control with a multimeter, the buttons work.

Do you have an idea? thanks

[iichel]

fuse OK? bcm byte 17 bit 7 ON? ECU byte 5 bit 5 ON?

[MIKAR]

Thank you for your quick reply.
I thought there was a problem with the fuse but it is in good condition.
I have 12v at pin T41 (28).

The coding in the ECU and BCM are normally good.

I will send you a copy of the vcds later today.

[MIKAR]

Type chassis: 6J (6N0)
Scanner: 01 03 08 09 15 17 19 25 44 4B 56

VIN: VSSZZZ6JZAR120956

01-Moteur -- Etat: OK 0000
03-Freins ABS -- Etat: OK 0000
04-Angle de direction -- Etat: OK 0000
08-Climatronic -- Etat: OK 0000
09-Centrale Elec. -- Etat: OK 0000
15-Airbags -- Etat: OK 0000
17-Instruments -- Etat: OK 0000
19-Gateway CAN -- Etat: Défaut 0010
25-Anti-démarrage -- Etat: OK 0000
44-Direction assistée -- Etat: OK 0000
4B-Module Multifonc. -- Etat: OK 0000
56-Radio -- Etat: Erreur sporatique de communication 1000

-------------------------------------------------------------------------------
Adresse 01: Moteur (J623-CAYB) Labels: 03L-906-023-CAY.clb
No. pièce Log: 03L 906 023 S Mat: 03L 906 023 S
Pièce: R4 1.6l TDI H13 9979
Révision: --H13--- No. de série: 00000000000000
Codage: 00114016002400080000
No. Atelier: WSC 52104 002 1048576
Jeu de données ASAM: EV_ECM16TDI02103L906023S 003014
ROD: EV_ECM16TDI02103L906023BF.rod
VCID: 3663D031893F0EAE7E5-8063

Aucun code défaut trouvé.
Tests passés: 0 0 0 0 0

-------------------------------------------------------------------------------
Adresse 03: Freins ABS (J104) Labels: 6R0-907-37x-ESP82.clb
No. pièce Log: 6R0 907 379 R Mat: 6R0 907 379 R
Pièce: ESP8.2i front H04 0002
Révision: --------
Codage: 110228DB816F00B2882E14E781D700421300
No. Atelier: WSC 04941 000 00000
VCID: 4D919FDD10A96D762FF-8018

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 08: Climatronic Labels: 6J0-820-045.clb
No. pièce Log: 6J0 820 045 Mat: 6J0 820 045
Pièce: J301 Klimaanlage 0280
Révision: 00 23 08 No. de série: 0000000482682-
No. Atelier: WSC 00000 000 00000
VCID: E3C5D965222D4B0669B-80B6

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 09: Centrale Elec. (J519) Labels: FRM\6R0-937-08x-09.clb
No. pièce Log: 6R0 937 087 D Mat: 6R0 937 087 D
Pièce: BCM PQ25 H+4 H46 0207
Révision: BF046001 No. de série: 0147 084102703
Codage: 3A8809E888610100002000007E0B1C800080420F608C0000200000000000
No. Atelier: WSC 52104 002 1048576
VCID: 3E73C811A90FC6EEA65-806B

Sous-système 1 - No. pièce Log: 6R0 959 801 M Mat: 6R0 959 801 M Labels: 6R0-959-801.CLB
Pièce: J386__TSG_FT 002 3130
Codage: 020000

Sous-système 2 - No. pièce Log: 6R0 959 802 P Mat: 6R0 959 802 P Labels: 6R0-959-802.CLB
Pièce: J387__TSG_BT 002 3130
Codage: 020000

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 15: Airbags (J234) Labels: 5K0-959-655.clb
No. pièce Log: 6R0 959 655 C Mat: 6R0 959 655 C
Pièce: VW10AirbagA01 H09 0018
Révision: -------- No. de série: 003DW00B3ZFQ
Codage: 003031
No. Atelier: WSC 06401 785 00200
Jeu de données ASAM: EV_AirbaVW10BPAVW250 A01001
ROD: EV_AirbaVW10BPAVW250_SE25.rod
VCID: 428BBCE1D5F7A20EC2D-8017

Sous-système 1 - No. de série: 3496GRB4021COCQ6UCLB

Sous-système 2 - No. de série: 3506GRB402BCSOOESBU+

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 17: Instruments (J285) Labels: 5K0-920-xxx-17.clb
No. pièce Log: 6J0 920 801 A Mat: 6J0 920 801 A
Pièce: KOMBI H07 0110
No. de série: 00000000000000
Codage: 110A00
No. Atelier: WSC 06402 785 00200
Jeu de données ASAM: EV_Kombi_UDS_VDD_RM09 A04040
ROD: EV_Kombi_UDS_VDD_RM09_SE25.rod
VCID: 2541077D24997536C7F-8070

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 19: Gateway CAN (J533) Labels: FRM\6N0-909-901.lbl
No. pièce Log: 6N0 909 901 Mat: 6R0 937 087 D
Pièce: GW-K-CAN TP20 0207
Codage: 422000
No. Atelier: WSC 52104 002 1048576
VCID: F0EFA62923DBE09EE49-80A5

1 Code défaut trouvé:
01304 - Autoradio
004 - Aucun(e) signal / communication - Intermittent
Capture:
Etat du défaut: 00100100
Priorité du défaut: 2
Fréquence du défaut: 13
Compteur de RAZ: 3
Kilometrage: 186532 km
Heure: 0
Date: 2063.14.31
Temps: 18:36:33


-------------------------------------------------------------------------------
Adresse 25: Anti-démarrage (J334) Labels: 5K0-920-xxx-25.clb
No. pièce Log: 6J0 920 801 A Mat: 6J0 920 801 A
Pièce: IMMO H07 0110
No. de série: 00000000000000
Jeu de données ASAM: EV_Immo_UDS_VDD_RM09 A03004
ROD: EV_Immo_UDS_VDD_RM09_SE25.rod
VCID: 2541077D24997536C7F-8070

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 44: Direction assistée Labels: 6Q0-423-156.clb
No. pièce: 6R0 423 156 B
Pièce: LenkhilfeTRW V277
Codage: 11221
No. Atelier: WSC 06402
VCID: 2F6DE555EA653F663D3-807A

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 4B: Module Multifonc. Labels: Aucun
No. pièce: 6J0 959 441
Pièce: MF-Modul 0007 0001
Codage: 0000001
No. Atelier: WSC 77005 000 00000
VCID: F0EFA629E3DBE09EE49-80A5

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 56: Radio Labels: Aucun
No. pièce Log: 3T Mat: 3TD 035 156
Pièce: RadioSK46MID 006 0010
No. Atelier: WSC 00078 790 00000
VCID: 871DEDF53655C726553-FFFF

Pas de défaut trouvé
ou codes-défaut non implantés dans le calculateur
ou une erreur de communication a eu lieu

Fin ---------------------------------------------------------------------

[iichel]

You did not code the ECU for cruise control.

[MIKAR]

thanks iichel, i don't understand why it wasn't coded though i activated it.
thanks again

[MIKAR]

I just checked, the regulator is activated in the ECU. I don't think it's coming from there.

[iichel]

vcds 12.12. bro, seriously?

[MIKAR]

HAHAHA, this is just to show you the coding.
but I use Odis

[MIKAR]

I solved the problem. It was a false contact at pin 28.
thanks

[iichel]

felicitations thanks for sharing
